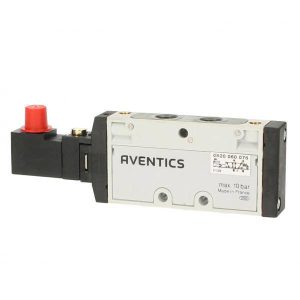

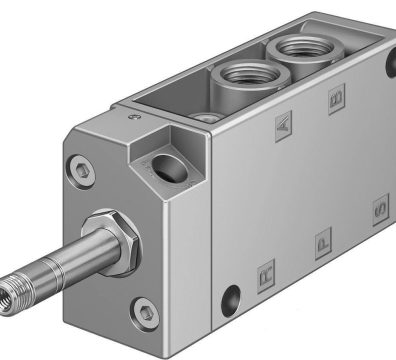

شیر برقی تک بوبین (Single Solenoid Valve)

ساختار:
• تنها یک بوبین دارد.
• اسپول در این نوع شیر به وسیله بوبین به یک سمت کشیده می‌شود و وقتی برق قطع می‌شود، به کمک فنر به موقعیت اولیه برمی‌گردد.

نحوه عملکرد:
1. در حالت عادی (قطع برق): فنر داخلی اسپول را در موقعیت اولیه نگه می‌دارد.
2. با وصل برق به بوبین: میدان مغناطیسی ایجاد شده، اسپول را جابجا می‌کند و مسیر جریان هوا تغییر می‌کند.
3. با قطع برق: فنر مجدداً اسپول را به حالت اولیه برمی‌گرداند.

مزایا:
• ساده‌تر و ارزان‌تر از نوع دو بوبین
• مصرف برق کمتر

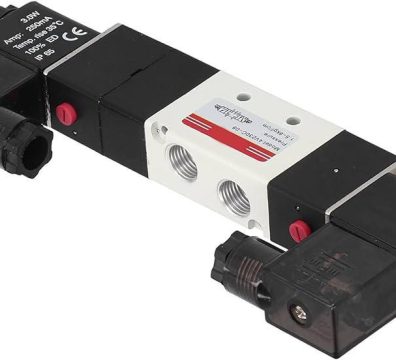

شیر برقی دو بوبین (Double Solenoid Valve)

ساختار:
• دارای دو بوبین است که در دو طرف اسپول قرار دارند.
• اسپول توسط هر کدام از بوبین‌ها به یکی از دو وضعیت منتقل می‌شود.

نحوه عملکرد:
1. با فعال شدن بوبین اول: اسپول به یک سمت کشیده می‌شود (مثلاً موقعیت A).
2. با فعال شدن بوبین دوم: اسپول به سمت دیگر حرکت می‌کند (موقعیت B).
3. برخلاف نوع تک بوبین، اسپول در موقعیت باقی می‌ماند تا بوبین دیگر فعال شود (معمولاً بدون فنر برگشت).

مزایا:
• پایداری موقعیت: حتی با قطع برق، اسپول در وضعیت آخر خود باقی می‌ماند.
• مناسب برای سیستم‌هایی که نیاز به حفظ وضعیت دارند.

کاربردها:
• تک بوبین: در جاهایی که ایمنی مهم است و شیر باید با قطع برق به وضعیت اولیه برگردد. مانند سیستم‌های اضطراری یا توقف سریع.
• دو بوبین: در سیستم‌های کنترل دقیق، ماشین‌آلات صنعتی، یا مواردی که نیاز به حفظ وضعیت شیر حتی پس از قطع برق است.
